Valček na kladenie káblov

Valčeky na kladenie káblov (tiež známe ako vodiace valčeky káblov alebo zemné valčeky na káble z nylonových kolies) vyrábané spoločnosťou Ningbo Lingkai, Čína, sú dôležitým vybavením v systéme inštalácie káblov. Kladky na kladenie káblov môžu výrazne znížiť napätie kábla v oblasti ohýbania alebo otáčania a chrániť zostavu kábla pred poškodením. Tieto kladky na kladenie káblov sú vyrobené z odolných materiálov a dokážu sa prispôsobiť rôznym prostrediam vrátane vnútorných a vonkajších, vysokým a nízkym teplotám a drsným prevádzkovým podmienkam, čím zaisťujú spoľahlivosť a stabilitu kladenia káblov.

Odoslať dopyt

Popis produktu

Valec na kladenie káblov vyrobený v Číne Ningbo Lingkai Manufacture, tiež známy ako vodiaci valec kábla alebo zemný valec kábla s nylonovým kolesom, je základným zariadením používaným v systémoch inštalácie káblov, ktoré vykonáva množstvo dôležitých funkcií. Tieto funkcie sú podrobne uvedené nižšie:

1. Zníženie napätia kábla: Jednou z primárnych funkcií kladky na kladenie káblov je zníženie napätia kábla v oblastiach, kde dochádza k ohybom alebo zmenám smeru káblovej trasy. Keď je kladka na káble vhodne podopretá, môže pomôcť znížiť namáhanie káblových komponentov a zabrániť ich poškodeniu v dôsledku nadmerného napätia.

2. Zabráňte opotrebeniu kábla: Valček na kladenie káblov je navrhnutý s hladkými povrchmi, ktoré pomáhajú znižovať trenie medzi káblom a valčekom, zabraňujú opotrebovaniu povrchu a predlžujú životnosť kábla.

3. Udržiavajte vedenie káblov: Valček na kladenie káblov pomáha udržiavať orientáciu a celkovú štruktúru káblového systému, zabezpečuje jeho stabilitu a spoľahlivosť tým, že káble udržuje v špecifickom smere a zabraňuje ich zamotaniu alebo posunutiu.

4. Prispôsobte sa rôznym prostrediam: Valčeky na kladenie káblov sú zvyčajne konštruované s použitím odolných materiálov, ktoré im umožňujú spoľahlivý chod v širokom rozsahu prostredí. Tieto prostredia môžu zahŕňať vnútorné alebo vonkajšie nastavenia, podmienky vysokej alebo nízkej teploty a iné drsné prevádzkové prostredia.

Valec na káble Straight Line na kladenie káblov pod zemou

Položka č.	Model	Pracovné zaťaženie (KN)	Priemer kábla (mm)	Konštrukcia káblového valca	Hmotnosť (kg)
21171	SHL1	10	Φ150	Odlievanie hliníkového rámu Hliníkový valec	5.4
21172	SHL1N	10	Φ150	Nylonový valec na odlievanie hliníkového rámu	3.6
21181	SHL1B	10	Φ160	Základňa oceľového plechu Hliníkový valec	5.5
21182	SHL1BN	10	Φ150	Nylonový valec s oceľovou základňou	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Hliníkový valec s oceľovým rámom	5.1
21192	SHL1GN	10	Φ150	Nylonový valec s oceľovým rámom	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Oceľové rúrky s dlhými nohami hliníkový valec	9.4
21202	SHLG1N	10	Φ150	Nylonový valec s dlhými nohami z oceľových rúrok	7.8

Poznámka: Valčeky sa používajú na inštaláciu rôznych podzemných napájacích káblov do priemeru Ø200 mm, vyberte si prosím vhodný valec podľa veľkosti vášho kábla.

Všetky kladky sú uložené na ložiskách. Rám je vyrobený z pozinkovanej ocele.

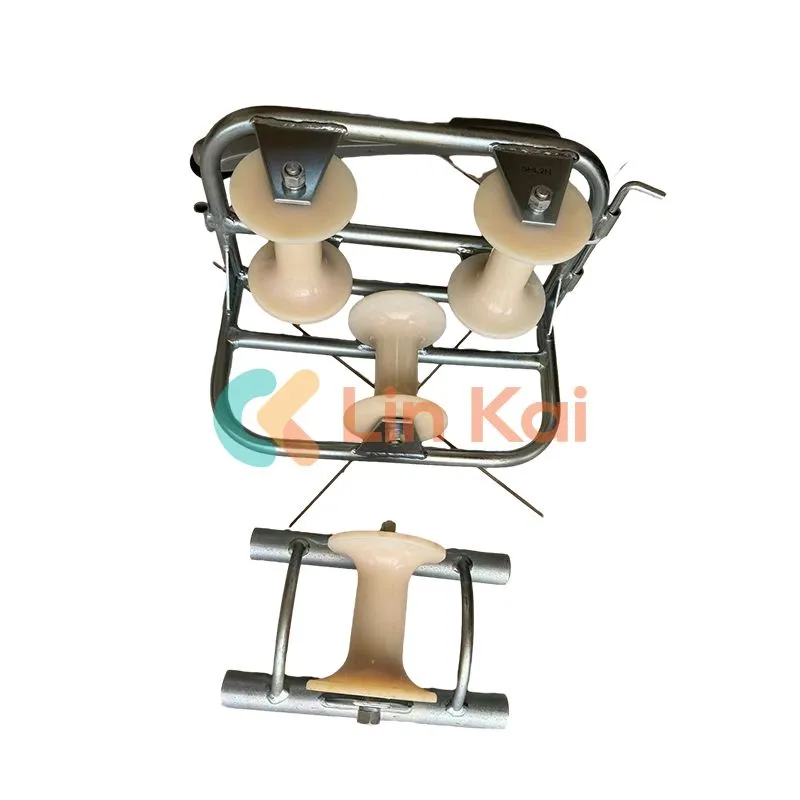

Rohové valčeky na káble

Položka č.	Model	Pracovné zaťaženie (KN)	Veľkosť káblov (mm)	Hmotnosť (kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
