Ako môže zemniaci valec kábla s nylonovým kolesom urobiť inštaláciu podzemného kábla bezpečnejšou a efektívnejšou

Zhrnutie článku:Inštalácia podzemných káblov vyžaduje viac ako len skúsených technikov a vysokokvalitné káble. Správne podporné vybavenie môže výrazne ovplyvniť účinnosť ťahania, ochranu kábla a bezpečnosť inštalácie. AUzemňovací valec kábla z nylonuposkytuje plynulú, kontrolovanú cestu pre podzemné napájacie káble, najmä keď káble musia prechádzať cez rovné úseky, ohyby a rohy výkopov. Tieto valčeky, navrhnuté na vedenie a podporu káblov, pomáhajú znižovať trenie, zabraňujú nesprávnemu nastaveniu káblov a chránia povrch káblov počas inštalácie. Táto príručka vysvetľuje, ako fungujú zemné valčeky káblov s nylonovými kolesami, ako si vybrať správny model a prečo sú dôležitou súčasťou profesionálnej inštalácie káblov do zeme.

Obsah

• Prečo potrebuje inštalácia podzemného kábla zemniace valce?
• Čo je to zemniaci valec kábla s nylonovým kolesom?
• Aké sú kľúčové vlastnosti uzemňovacích valčekov nylonových káblov?
• Aké technické špecifikácie by mali kupujúci zvážiť?
• Kde sa používajú uzemňovacie valčeky nylonových káblov?
• Ako by ste si mali vybrať správny uzemňovací valec kábla?
• Ako tieto valčeky zlepšujú inštaláciu káblov?
• Ako môžete udržiavať káblové uzemňovacie valčeky?
• Často kladené otázky
• Záver

Prečo potrebuje inštalácia podzemného kábla zemniace valce?

Podzemné napájacie káble môžu byť ťažké, flexibilné a ťažko sa ovládajú počas inštalácie. Keď je kábel ťahaný priamo cez zem alebo povrch výkopu, trenie a nekontrolovaný kontakt môžu zvýšiť odpor v ťahu a spôsobiť zbytočné namáhanie plášťa kábla.

Toto je miesto, kde aUzemňovací valec kábla z nylonusa stáva cenným. Namiesto toho, aby sa kábel ťahal priamo po betóne, pôde, štrku alebo iných povrchoch, valec poskytuje riadenú dráhu valenia. V ohyboch a zmenách smeru správne umiestnené valčeky tiež pomáhajú udržiavať zamýšľanú trasu kábla.

Profesionálna inštalácia káblov môže ťažiť z valčekov, pretože pomáhajú:

• Veďte káble pozdĺž plánovanej trasy inštalácie.
• Znížte priamy kontakt medzi káblom a povrchom zeme.
• Minimalizujte trenie počas ťahania kábla.
• Znížte možnosť skĺznutia kábla alebo pohybu mimo cesty výkopu.
• Podopierajte káble v rovných častiach a rohoch.
• Zlepšite celkovú konzistenciu inštalácie a bezpečnosť na pracovisku.

LingkaiInformácie o produkte špecificky popisujú uzemňovacie valčeky káblov s nylonovými kolesami ako zariadenie na vedenie a podopieranie káblov, najmä v ohyboch, kde je dôležitá stabilita kábla.

Čo je to zemniaci valec kábla s nylonovým kolesom?

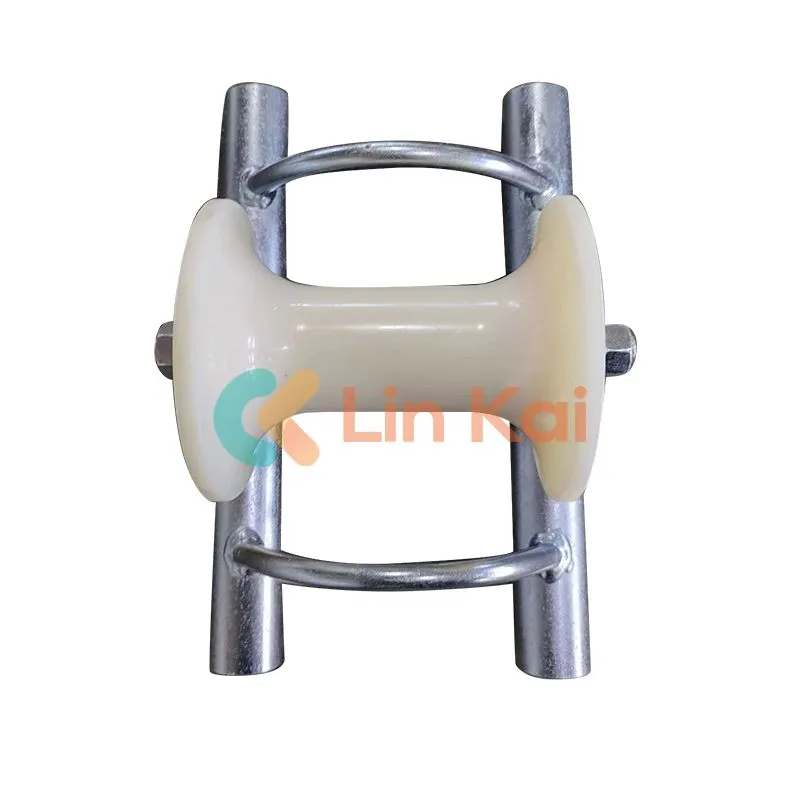

Uzemňovací valec na káble s nylonovými kolesami je nástroj na inštaláciu káblov navrhnutý na podopretie a vedenie podzemných káblov pri ich ťahaní na miesto. Vo všeobecnosti pozostáva z nosného rámu, valčeka alebo kladky, hriadeľa a zostavy ložiska.

Nylonové koliesko je obzvlášť užitočné, pretože poskytuje hladký kontaktný povrch pre kábel. Počas ťahania kábla sa koleso otáča, keď sa kábel pohybuje, čo pomáha káblu pohybovať sa po inštalačnej trase, a nie neustále kĺzať po zemi.

V závislosti od konfigurácie inštalácie je možné použiť rôzne konštrukcie valcov. Rovné valčeky sú vhodné pre relatívne priame káblové trasy, zatiaľ čo rohové valčeky sú určené na inštaláciu káblov v rohoch výkopov.

Podľa produktových špecifikácií Lingkai zahŕňa rad káblových zemných valčekov priame konfigurácie a rohové valčeky, pričom modely sú určené pre káble do približne Ø200 mm. Valčeky sú uložené na ložiskách, zatiaľ čo rámy sú vyrobené z pozinkovanej ocele.

Aké sú kľúčové vlastnosti uzemňovacích valčekov nylonových káblov?

1. Hladký nylonový kontaktný povrch

Nylonové koliesko vytvára valivý kontaktný povrch medzi káblom a inštalačným zariadením. Pomáha to viesť kábel a zároveň znižuje zbytočné ťahanie cez drsné povrchy.

2. Valčeky namontované na ložiskách

Ložiská umožňujú otáčanie kladiek pri pohybe kábla. Tento dizajn podporuje hladší pohyb kábla a môže pomôcť znížiť odpor počas inštalácie.

3. Pozinkovaný oceľový rám

Pozinkovaný oceľový rám poskytuje praktické konštrukčné riešenie pre náročné inštalačné prostredia. Inštalácia káblov sa často vykonáva vonku, vo vnútri výkopov alebo na staveniskách, kde sa môže zariadenie stretnúť s vlhkosťou, prachom a mechanickou manipuláciou.

4. Viacnásobné konfigurácie

Rôzne priemery káblov a inštalačné trasy vyžadujú rôzne rozmery valcov. Dostupné konfigurácie zahŕňajú modely s nylonovými alebo hliníkovými valcami a rôznymi konštrukciami rámu.

5. Podpora pre podzemné káble s veľkým priemerom

Spoločnosť Lingkai uvádza, že zemné valčeky kábla s nylonovými kolesami možno použiť na inštaláciu elektrického kábla pod zemou až do Ø200 mm, aj keď by sa mal vybrať vhodný model podľa skutočného priemeru kábla a podmienok inštalácie.

Aké technické špecifikácie by mali kupujúci zvážiť?

Výber káblovej kladky len podľa vzhľadu môže viesť k nevhodnému nastaveniu inštalácie. Profesionálni kupujúci by mali posúdiť priemer kábla, pracovné zaťaženie, konštrukciu rámu, materiál kolies, konfiguráciu valcov a podmienky na mieste.

Nasledujúce príklady sú založené na špecifikáciách publikovaných pre rad rovných káblových valčekov Lingkai:

Tieto špecifikácie ukazujú, prečo je výber modelu dôležitý. Valček určený pre menší kábel by sa nemal automaticky používať pre väčší alebo ťažší kábel. Kupujúci by mali prispôsobiť menovité pracovné zaťaženie valca a rozsah priemeru kábla skutočným požiadavkám projektu.

Kde sa používajú uzemňovacie valčeky nylonových káblov?

Uzemňovacie valčeky kábla s nylonovými kolesami sú primárne spojené s inštaláciou káblov pod zemou. Môžu byť umiestnené pozdĺž káblových trás, aby poskytovali nepretržitú podporu, zatiaľ čo kábel je ťahaný z cievky smerom k jeho konečnej polohe.

Typické aplikácie zahŕňajú:

• Inštalácia podzemného napájacieho kábla:Nosné káble pri ich ťahaní cez zákopy.
• Projekty inžinierskej infraštruktúry:Pomáha inštalačným tímom kontrolovať káble pozdĺž plánovaných podzemných trás.
• Priemyselné elektrotechnické projekty:Podpora ťažkých káblov počas výstavby závodu a zariadení.
• Inštalácia rohu výkopu:Použitie rohových valčekov na vedenie káblov pri zmenách smeru.
• Projekty káblov s veľkým priemerom:Výber vhodných modelov valčekov pre káble blížiace sa k rozsahu Ø200 mm.

Pre rohové inštalácie Lingkai uvádza špeciálne modely káblových rohových valčekov s pracovným zaťažením v rozsahu od 8 kN do 10 kN a veľkosťami káblov od ≤Ø80 mm do ≤Ø150 mm.

Ako by ste si mali vybrať správny uzemňovací valec kábla?

Praktický výberový proces by mal začať skôr káblom ako valčekom. Pred nákupom by inštalačné tímy mali zozbierať kľúčové parametre projektu a porovnať ich so špecifikáciami výrobcu.

Krok 1: Potvrďte priemer kábla

Zmerajte alebo potvrďte vonkajší priemer kábla. Toto je jeden z najdôležitejších parametrov, pretože valec musí poskytovať vhodnú oporu bez obmedzenia pohybu kábla.

Krok 2: Skontrolujte hmotnosť kábla a podmienky ťahania

Ťažké káble môžu počas ťahania vytvárať značné mechanické zaťaženie. Zvolený valec by mal mať dostatočnú nosnosť pre podmienky inštalácie.

Krok 3: Identifikujte rovné a rohové časti

Rovná káblová trasa a ostrý roh výkopu nevyhnutne nevyžadujú rovnakú konfiguráciu valcov. Na rovné úseky použite rovné valčeky a vhodné rohové valčeky, kde kábel mení smer.

Krok 4: Zvážte prostredie inštalácie

Vonkajšie projekty, staveniská a podzemné výkopy môžu vystaviť zariadenie špine a vlhkosti. Robustná konštrukcia rámu a vhodné usporiadanie ložísk môžu podporiť spoľahlivú prevádzku.

Krok 5: Porovnajte celkové požiadavky projektu

Pri veľkých projektoch by kupujúci mali zvážiť počet požadovaných valcov, dĺžku káblovej trasy, rozstup, množstvo rohov, prepravné požiadavky a harmonogram inštalácie, a nie hodnotiť iba jednotkovú cenu.

Ako tieto valčeky zlepšujú inštaláciu káblov?

Hodnota uzemňovacieho valčeka kábla s nylonovými kolesami presahuje jednoduchú podporu kábla. Správne umiestnené valčeky môžu prispieť k riadenejšiemu procesu inštalácie.

V praxi je cieľom vytvoriť riadenú dráhu kábla z cievky do konečnej polohy inštalácie. Správne umiestnenie valčekov môže urobiť operáciu ťahania predvídateľnejšou a pre inštalačné tímy ju jednoduchšie zvládnuť.

Ako môžete udržiavať káblové uzemňovacie valčeky?

Hoci káblové valce sú relatívne jednoduché mechanické nástroje, rutinná kontrola môže pomôcť udržať ich výkon pri opakovaných projektoch.

• Pred každou väčšou inštaláciou skontrolujte nylonové kolesá.
• Skontrolujte ložiská kvôli abnormálnemu odporu alebo neobvyklému hluku.
• Skontrolujte rám, či nie je zdeformovaný alebo viditeľný poškodený.
• Odstráňte nečistoty, blato a nečistoty z pohyblivých komponentov.
• Pred začatím ťahania kábla skontrolujte, či sa valec voľne otáča.
• Neprekračujte stanovené pracovné zaťaženie.
• Pred vrátením valca do prevádzky vymeňte poškodené komponenty.

Požiadavky na údržbu sa môžu líšiť v závislosti od prevádzkovej frekvencie, podmienok na mieste, hmotnosti kábla a manipulačných postupov. Základná kontrola pred použitím je obzvlášť dôležitá pred dlhým ťahaním kábla.

Často kladené otázky o uzemňovacích valčekoch nylonových káblov

1. Na čo sa používa zemniaci valec kábla z nylonu?

Používa sa na vedenie a podporu podzemných káblov počas inštalácie. Valec poskytuje riadenú dráhu pohybu, ktorá pomáha znižovať priamy kontakt kábla so zemou a podporuje zarovnanie káblov.

2. Aký priemer kábla môžu Lingkaiho valčeky pojať?

Zverejnené špecifikácie spoločnosti Lingkai naznačujú, že rad zemných valčekov s nylonovými kolesami možno použiť pre podzemné napájacie káble do približne Ø200 mm. Správny model by sa mal vybrať podľa priemeru kábla a požiadaviek projektu.

3. Sú nylonové valčeky vhodné pre ťažké podzemné káble?

Môžu byť vhodné, ak má vybraný model vhodné pracovné zaťaženie a kapacitu káblov. Niektoré uvedené priame modely majú pracovné zaťaženie 10 kN, ale kupujúci by si pred výberom mali vždy overiť skutočné podmienky zaťaženia projektu.

4. Aký je rozdiel medzi valcami s priamymi a rohovými káblami?

Priamočiare kladky sú určené predovšetkým pre relatívne priame káblové trasy, zatiaľ čo rohové kladky sú určené na podopieranie a vedenie káblov okolo rohov výkopov alebo zmien smeru.

5. Prečo sa ložiská používajú v káblových valčekoch?

Ložiská umožňujú otáčanie valca alebo kladky pri pohybe kábla. To podporuje hladší pohyb kábla a pomáha znižovať odpor pri ťahaní.

6. Aký materiál sa používa na rám valčekov?

Lingkai uvádza, že rámy jeho káblových valčekov sú vyrobené z pozinkovanej ocele. Rôzne modely môžu používať rôzne konštrukcie rámu, vrátane liateho hliníkového rámu, základne z oceľových dosiek a konštrukcie rámu z oceľových rúrok.

Záver

Spoľahlivý proces inštalácie káblov pod zemou závisí od riadenia pohybu kábla od začiatku operácie ťahania až po konečné umiestnenie. A správne vybranéUzemňovací valec kábla z nylonumôže poskytnúť vedenie, podporu a valivý kontakt potrebné na to, aby bola inštalácia káblov kontrolovanejšia a efektívnejšia.

Pre profesionálnych kupujúcich sú najdôležitejšími faktormi priemer kábla, pracovné zaťaženie, konfigurácia valca, trasa inštalácie, požiadavky na rohy, konštrukcia rámu a celkové podmienky projektu. S modelmi navrhnutými pre rôzne veľkosti káblov a konfigurácie inštalácie poskytuje Lingkai praktické riešenia pre projekty podzemnej inštalácie káblov. Ak získavate káblové valčeky pre utilitný, priemyselný, infraštruktúrny alebo elektroinštalačný projekt, preskúmajte rad zemniacich valčekov na nylonové kolesá akontaktujte náspre výber modelu, technické špecifikácie a vhodnú cenovú ponuku pre váš projekt.
