Ochrana spojovacieho rukáva

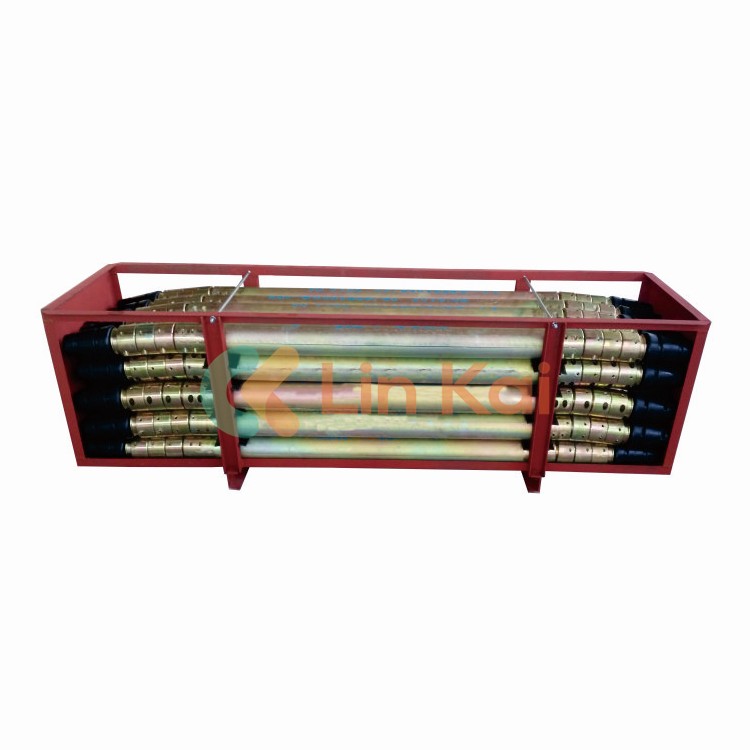

Kvalitný chránič spájacích objímok Lingkai má ochranné objímky uzemňovacích káblov a ochranné objímky ACSR a je navrhnutý tak, aby chránil spoje kompresných objímok pre vodič ACSR pri operáciách navliekania a zabezpečil ich bezpečný prechod cez navliekacie bloky. Spoje krytu pozostávajú z dvoch kusov plášťov, ktoré sú vyrobené z pozinkovanej ocele. Na oboch koncoch sú osadené gumené časti, ktoré chránia stredový spoj pri prechode cez navliekacie kladky.

Odoslať dopyt

Popis produktu

Vysokokvalitný chránič spojov Lingkai je odolné a cenovo výhodné riešenie, ktoré poskytuje spoľahlivú ochranu spojov ACSR v prenosových a distribučných aplikáciách. Splicing Sleeves Protector je vyrobený z kvalitných materiálov.

Náš chránič spojok je navrhnutý tak, aby zabezpečil optimálne spojenie medzi vodičmi ACSR a zároveň ich chránil pred faktormi prostredia.

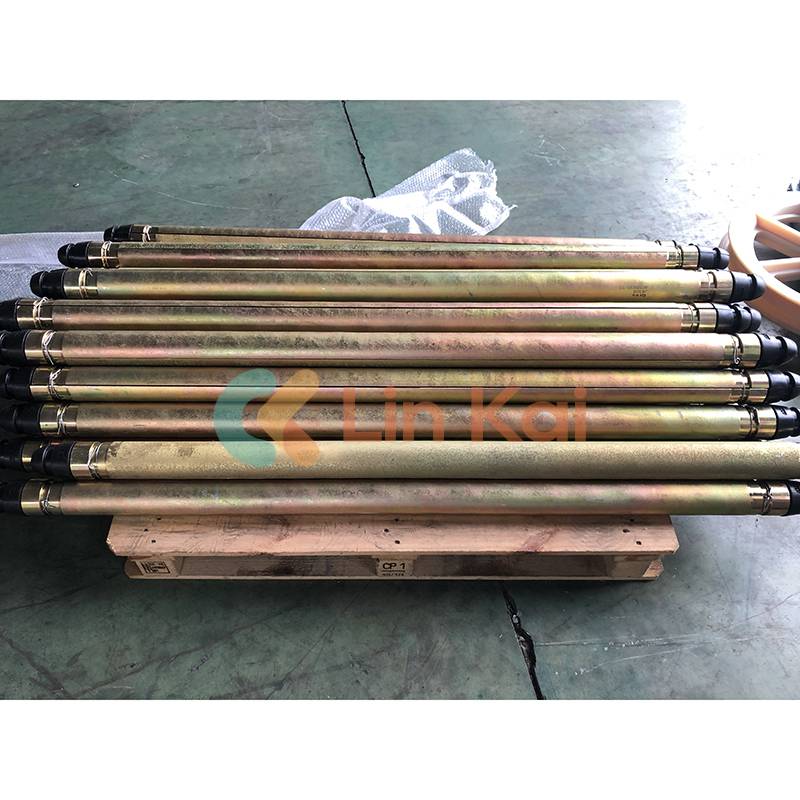

Spoje krytu pozostávajú z dvoch kusov plášťov, ktoré sú vyrobené z pozinkovanej ocele. Na oboch koncoch sú osadené gumené časti, ktoré chránia stredový spoj pri prechode cez navliekacie kladky.

Splicing Sleeves Protector (výstuhy) sa používajú na ochranu spoja vodičov pri operáciách nadzemného navliekania vodičov.

Hlavné špecifikácie chrániča spojovacieho puzdra uzemňovacieho vodiča

Číslo položky	Model	Hlavný rozmer (mm)				Použiteľný uzemňovací vodič

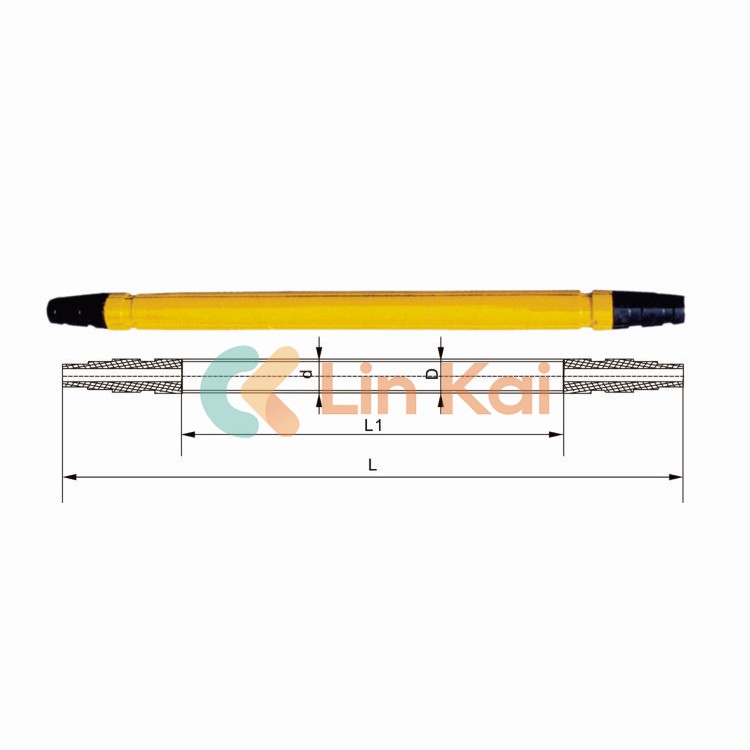

Číslo položky	Model	D	L	d	L1	Použiteľný uzemňovací vodič
17213	J55G	Φ30	450	F24	280	GJ50, GJ55
17214	J70G	Φ30	510	F24	340	JLB65, GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120, JLB120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

Poznámka Požiadavka na rôzne veľkosti by mala byť uvedená v zmluve.

Tento chránič spojok ACSR je použiteľný pre krimpovaciu rúrku, ktorá je v súlade s normou DL/T758-2001 pre spojovacie armatúry s hydraulickým prekrytím. Ak sa veľkosť krimpovacej trubice líši od štandardnej, v zmluve by mal byť uvedený rozmer spojovacích objímok.

Hlavné špecifikácie

Číslo položky	Model	Hlavný rozmer (mm)				Použiteľný vodič (max.)
Číslo položky	Model	D	L	d	L1	Použiteľný vodič (max.)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
